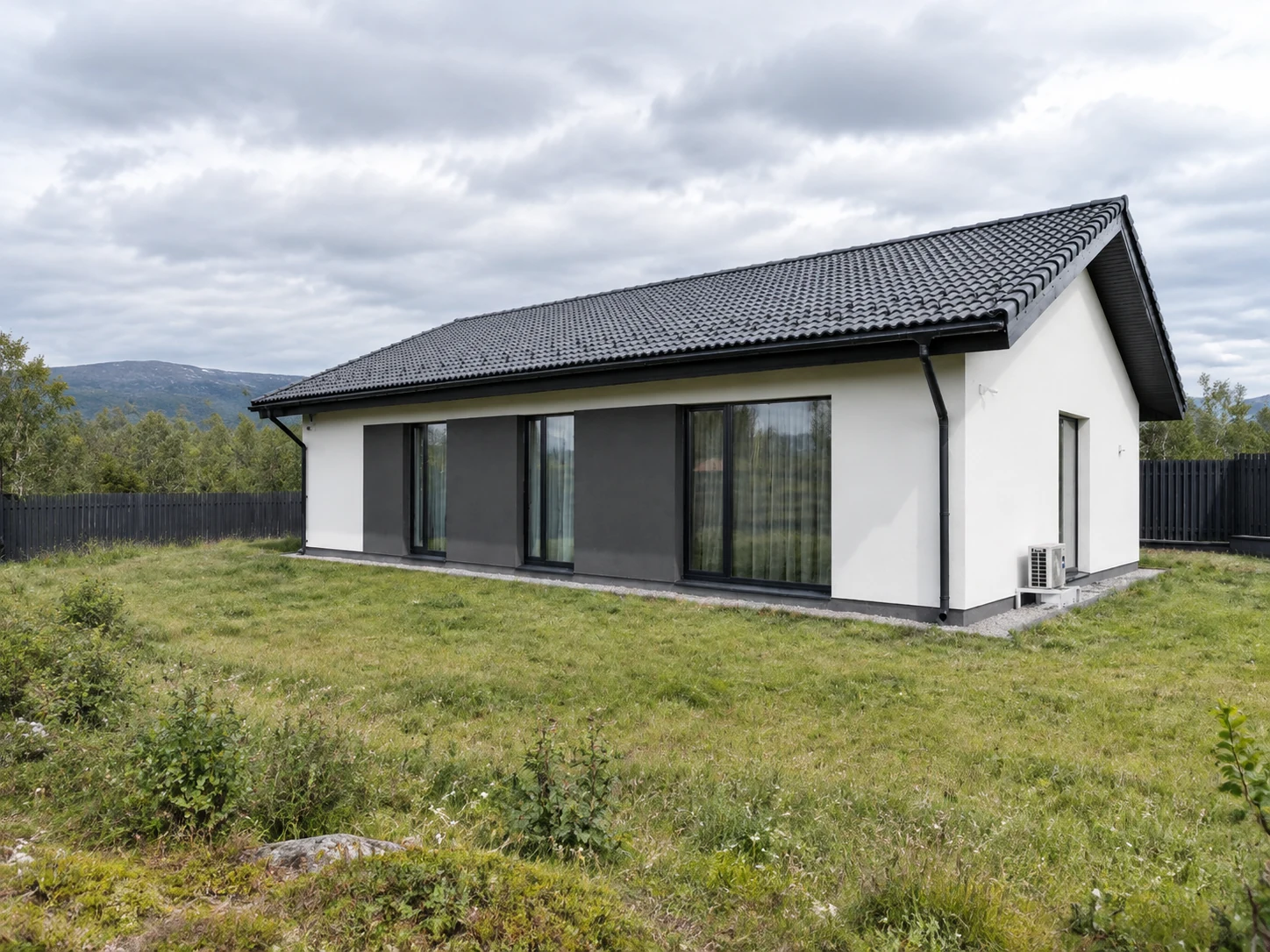

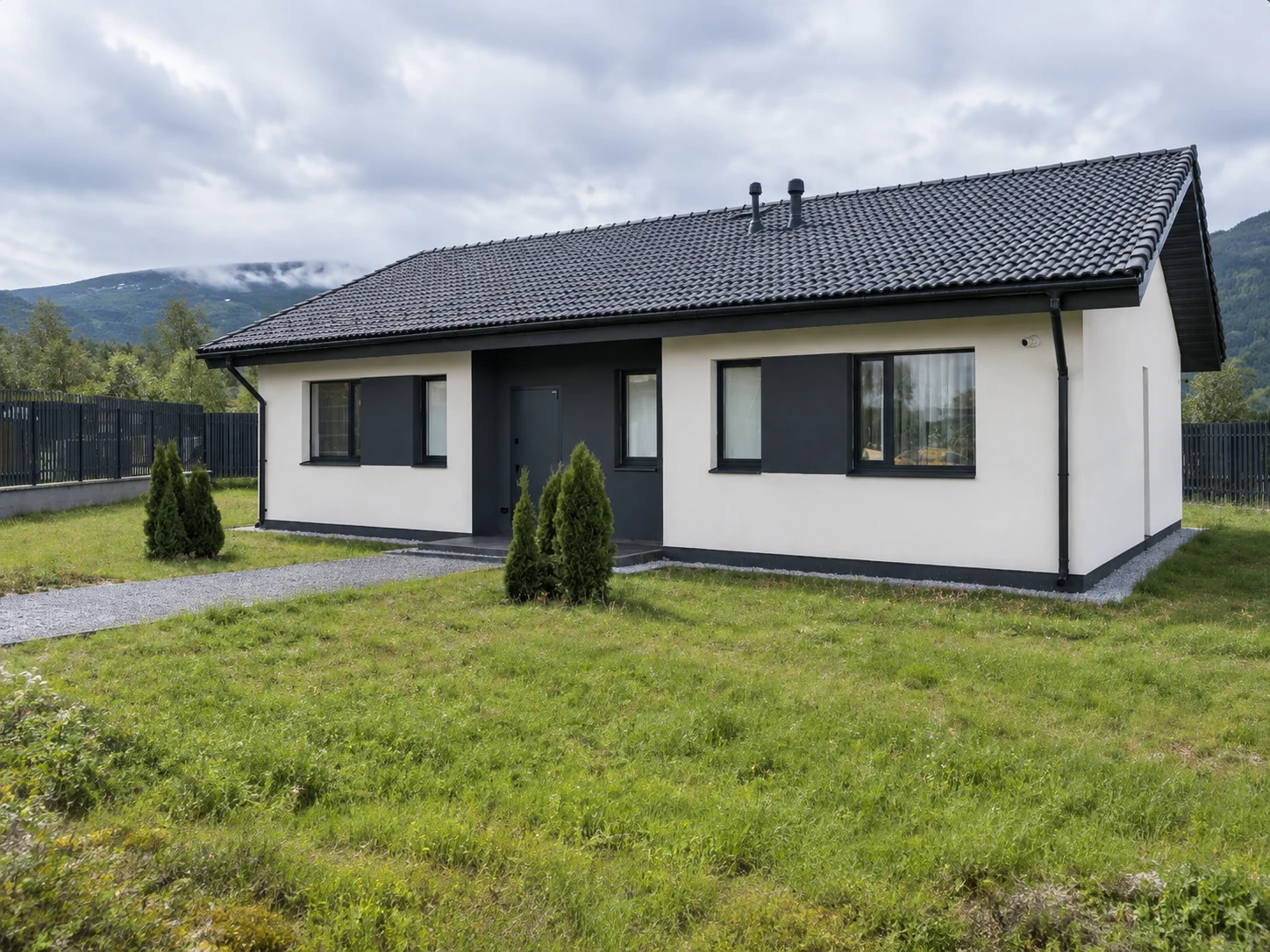

GH-A-120

Разработка документации «Архитектурные решения», которая включает в себя следующие разделы:

• Эскизы дома
• Поэтажные планы
• Экспликации помещений
• Разрез
• Фасады
• План кровли
• Спецификация окон
• Спецификация дверей

• Геологические изыскания – это целая группа исследований, ориентированных на определение геологических и гидрогеологических условий на участке, намеченном для строительства частного дома
• Исследование проводится путем бурения 2-х скважин глубиной 6 метров с отбором грунта
• Отобранный грунт проходит лабораторные исследования физических и механических свойств, по результатам исследований составляется отчет, который используется при расчетах несущей способности фундамента.

Разработка документации «Конструктивные решения», которая включает в себя следующие разделы:

• Ведомость основных материалов
• План фундамента, схема армирования фундамента, разрезы по фундаментам, спецификация материалов фундамента
• Схема расположения стен (кладочные планы), основные конструктивные узлы и детали стен, спецификация
• Планы, разрезы перекрытий, спецификация
• Спецификация перекрытий
• Схема стропильной системы
• Спецификация элементов кровли

• Привязка осей совместно с заказчиком, составление акта привязки
• Привязка реперной точки нулевой отметки с заказчиком
• Проверка красных линий на участке. Согласование с коттеджным поселком (если требуется)

• Планировка пятна застройки и снятие плодородного слоя
• Песчаная подушка из карьерного песка средней крупности или ПГС с послойным трамбованием
• Геотекстиль иглопробивной термообработанный 200 г/м²
• Гидроизоляционная мембрана PLANTER ECO ТехноНИКОЛЬ
• Монолитная железобетонная плита толщиной 300 мм
• Армирование арматурой А500 диаметром 12 и 8 мм
• Бетон класса не ниже B25 (М350), сертифицированный
• Укладка канализационных труб ниже отметки 0.000 (ПВХ 110 мм Pro Aqua или Valfex, наружный выпуск 160 мм)
• Закладка гильз под ввод коммуникаций

• Контроль погодных условий. Заливка зимой осуществляется при соответствии температуры противоморозной добавки и погодных условий с учетом возможных похолоданий в ближайшие 2 суток
• Виброуплотнение бетонной смеси
• Использование бетононасоса
• Контроль заливки со стороны менеджера, инженера технического надзора. Фотофиксация процесса заливки
• Точность высотных отметок — 20 мм по всей площади плиты

Набор прочности:

• Уход за бетоном: летом — поливка, зимой — укрывание или прогревание, в зависимости от условий
• Контроль набора прочности склерометром (не менее 12,5 МПа для деревянного дома, 15 МПа — для кирпичного)
• В случае, если бетон не набрал расчетную прочность — 100% демонтаж/монтаж производится за счет Good House
• Шлифовка при необходимости для выведения до норм точности

Приемка скрытых работ:

Приемка инженером технического надзора по чек-листу в соответствии с проектной документацией:

• Контроль толщины и качества уплотнения песчаной подготовки под фундамент
• Правильность закрепления и установки опалубки
• Контроль соответствия положения установленных арматурных изделий проектным решениям (диаметр арматуры, шаг элементов каркаса, качество выполнения вязки узлов, величину защитного слоя бетона)
• Фотофиксация скрытых работ

Окончательная приемка:

• Приемка инженером технического надзора по чек-листу
• Контроль соответствия геометрических параметров
• Проверка качества поверхности конструкции (размеры раковин, впадин, местных наплывов на бетонных поверхностях не должны превышать допустимые значения)
• Контроль набора прочности склерометром (не менее 15 МПа для кирпичного дома)
• Фиксация окончательной приемки

Наружные стены из газобетонных блоков толщиной 400 мм, внутренние несущие стены — из блоков толщиной 250 мм (завод ЭКО, Исткульт). Кладка ведётся на клей, ряды армируются арматурой А500 диаметром 10 мм. Толщина стены позволяет обойтись без дополнительного утепления.

Межкомнатные перегородки — из газобетонных блоков толщиной 100 мм (завод ЭКО, Исткульт) на клею.

По желанию заказчика дом можно построить из тёплой керамики Porotherm.

Газобетон — автоклавный ячеистый бетон из цемента, извести, кварцевого песка и воды. Пористая структура делает его лёгким и тёплым, а точная геометрия блоков позволяет класть стены на тонкий слой клея без мостиков холода.

Достоинства

• Хорошо держит тепло — стена 400 мм не требует утепления
• Негорючий материал (группа НГ)
• Лёгкий — меньше нагрузка на фундамент
• Точная геометрия блоков — ровные стены и тонкий клеевой шов
• Дышащий материал, поддерживает комфортную влажность в доме
• Экологичен: в составе только минеральные компоненты

• Перемычки над оконными и дверными проемами выполняются из стального уголка 100х100х7 мм
• Уголок воспринимает нагрузку от кладки над проемом и не требует изготовления опалубки

• Изготавливается из арматуры А500 диаметром 12 и 8 мм и бетона класса не ниже B25
• Заливка в опалубку из фанеры 18 мм
• Монолитный пояс утеплён экструдированным пенополистиролом ТехноНИКОЛЬ CARBON ECO толщиной 100 мм

Перекрытие 1-го этажа

• Производится монтаж плит типа ПБ завода ЭКО, с последующей манкировкой и замоноличиванием отверстий.
• Применяемые нами плиты имеют минимальные допуски – обеспечивают идеально точные геометрические размеры, что облегчает монтажные работы.
• Широкий выбор типоразмеров – резка выполняется после формования, поэтому плиты выпускаются длиной от 1,6 до 10,8 м с шагом 100 мм. Возможность резки торцевой части под любым углом

Перекрытие 2-го этажа

• Перекрытие 2-ого этажа осуществляется по деревянным балкам сечением 50х200, с применением утеплителя Rockwool или Технониколь толщиной 200мм.
• Подшивка со стороны жилых помещений осуществляется доской толщиной 25мм с промежутками

• Толщина металла — 0,5 мм
• Защитный слой Zn 140 г/кв.м

• Негорючие, гидрофобизированные, легкие теплоизоляционные плиты из каменной ваты на основе базальтовых пород от датского производителя Rockwool, изготовляемые по требованиям ЕС

• Однослойная супердиффузионная мембрана из нетканого полиэтилена высокой плотности
• Водонепроницаемая
• Ветронепроницаемая
• Паропроницаемая
• Температурная стабильность — до + 100°C (очень важно при использовании металлочерепицы)

• Многослойная паронепроницаемая армированная плёнка из полиэтилена с алюминиевым рефлексным слоем, защищённым прозрачным полиэфирным покрытием, повышает тепловое сопротивление здания за счет отражения теплового излучения внутрь помещения
• Обеспечивает 100 % надежность от проникновения водяного пара в строительную конструкцию
• Обеспечивает переотражение внутрь помещения до 50% тепловой энергии благодаря рефлексному слою, что снижает ваши затраты на отопление зимой
• Проклейка стыков пленки двусторонним скотчем

• Скользящие опоры
• Усиленные уголки из оцинкованной стали 2 мм
• ППУ лента под контробрешетку
• Стальные оцинкованные саморезы

• Трубы и желоба из ПВХ пластика

• Снегозадержатели предназначены для защиты людей и их имущества от лавинообразного схода снега с кровли
• Оцинкованное снегозадержание окрашенное порошковой краской в цвет покрытия кровли
• Ставим дополнительные опоры для увеличения возможной нагрузки на снегозадержание
• Схема расположения рассчитана нашими конструкторами индивидуально для каждого проекта

• Софиты Infratop — это удобная и экономичная альтернатива используемым до настоящего времени деревянным и металлическим системам подшивки крыш.
• Благодаря системе CLICK и повышенной твердости панелей, монтаж становится простым, быстрым и надежным. Софит спроектирован учитывая потребности функциональности и эстетики. Панели отличаются прочностью и высокой устойчивостью к меняющимся климатическим условиям.
• Благодаря конструкции с вентиляционными отверстиями, софит защищает крышу от влаги, грибков и плесени. Кроме того, форма перфорационных отверстий обеспечивает защиту от насекомых

• Мы сами за свой счет доставим все необходимое на строительную площадку

• Произведем сборку всех элементов конструкции крыши

Контроль качества в 3 этапа с фотофиксацией:

• Стропильная система, пароизоляционная пленка
• Утепление
• Финишное покрытие, водосточная система

• Профиль Veka Softline толщиной 70 мм
• Наружная ламинация
• Противовзломные ручки
• Высококачественный уплотнитель
• Фурнитура Siegenia TITAN (Германия)

• Толщина стеклопакета — 40 мм
• Мультифункциональное напыление на внешнем стекле летом защищает от солнца, зимой сохраняет тепло (Solar)
• Низкоэмиссионное напыление на внутреннем стекле — дополнительная защита для сохранения тепла (LowE)
• Две камеры с наполнением аргоном дают наименьший показатель теплопроводности (Ar)
• Сопротивление теплопередаче R = 0,8 кв. м с/Вт

• Металлическая дверь
• Два контура уплотнения
• Сейфовый замок

• Отливы с полимерным покрытием заводского изготовления.
• Непродуваемая, утепленная обсадная конструкция, обеспечивающая беспрепятственную усадку стен
• Гидроизоляционные и пароизоляционные ленты, препятствующие попаданию влаги в утеплитель монтажных и усадочных швов
• Крепление оконных блоков монтажными пластинами согласно ГОСТ для жесткой фиксации блоков к стенам и передачи ветровых, эксплуатационных нагрузок на стены
• Москитные сетки

• Выполним монтаж внешних наличников

• Разработанная система установки окон и дверей
• Входной контроль качества применяемых материалов и блоков
• Проверка размеров оконных проемов
• Подготовка оконных проемов (очистка от пыли, стружки, грязи, снега, наледи, влаги)
• Установка и регулировка оконных блоков выполняется согласно техническим требованиям ГОСТ и проектно-конструкторской документации
• Монтаж выполняется с учетом температурно-влажностных параметров условий производства работ

• Контроль качества подготовки оконных проемов и оконных блоков
• Контроль отклонений от размеров при установке оконных блоков
• Контроль отклонений от размеров монтажных зазоров
• Контроль качества установки монтажных лент, утеплителей и других материалов по каждому слою шва

• Организация строительной площадки на объекте, доставка и установка бытовки, строительного контейнера, организация места для хранения материалов

• Подключение бытовки к электричеству, организация временного электроснабжения строительной площадки

• Доставка и установка биотуалета на строительную площадку

• По завершению работ уберем за собой весь мусор
